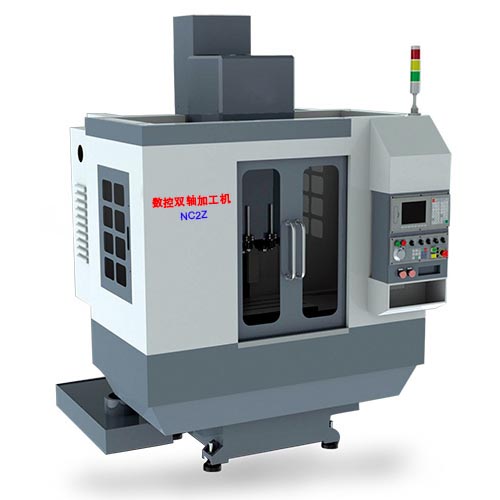

NC2Z 数控双轴加工机
【NC2Z 数控双轴加工机产品功能】
1、采用数字控制系统，人性化界面，操作简便、易学。
2、X、Y轴及双轴主轴进给均采用数字伺服电机传动。
3、双主轴独立伺服进给，可实现双主轴的同步进给功能，一次性完成两道工序，大幅度提高了生产效率。
4、可实现动力头升降，适用更多高度的工件加工；配备了液压锁紧机构，保证了动力头定位的稳定性。
【NC2Z 数控双轴加工机技术参数】
|
动力头
|
主轴最高转速：
|
3000rpm
|
|
第一轴进给行程：
|
140mm
|
|
|
第一轴进给行程：
|
120mm
|
|
|
主轴孔锥度：
|
7:24
|
|
|
三轴行程
|
横向行程（X）：
|
550mm
|
|
纵向行程（Y）：
|
250mm
|
|
|
动力头升降行程（B）：
|
520mm
|
|
|
主轴端面至工作台面距离：
|
250×770mm
|
|
|
主轴中心至立柱导轨距离：
|
290mm
|
|
|
电机功率
|
主轴电机功率：
|
5.5KW
|
|
双主轴进给电机功率：
|
1.5KW
|
|
|
X/Y轴电机功率：
|
1.5KW
|
|
|
升降电机功率：
|
0.75KW
|
|
|
工作台
|
工作台面积：
|
600×350mm
|
|
T型槽（槽数×槽宽×中心距）：
|
3×16×90mm
|
|
|
工作台最大负荷：
|
300KG
|
|
|
快速位移
|
X/Y轴快速位移：
|
9m/min
|
|
切削进给速度：
|
9m/min
|
|
|
动力头升降位移速度：
|
3.7m/min
|
|
|
其他项目
|
占地面积：
|
2150×1900mm
|
【NC2Z 数控双轴加工机产品主要配件介绍】
 |
 |
|
|
全伺服进给主轴
|
全伺服驱动器
|
|
 |
 |
|
|
双主轴同步进给
|

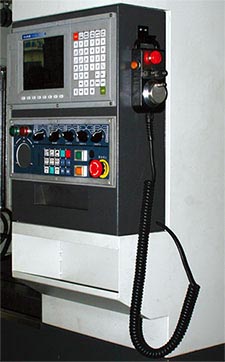

人机操作界面
|
|
