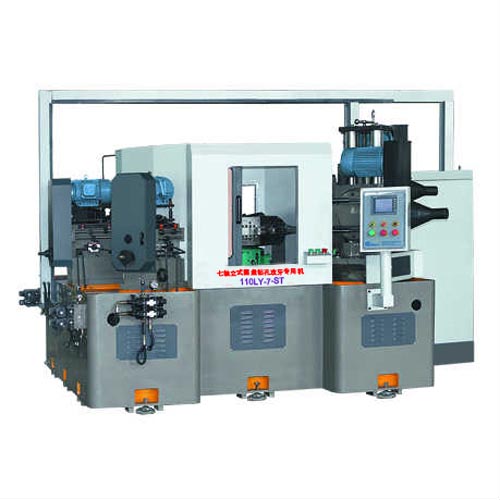

110LY-7-ST 七轴立式圆盘钻孔攻牙专用机

【110LY-7-ST 七轴立式圆盘钻孔攻牙专用机产品功能】
1、该产品采用台湾台达CNC操作系统,人机界面采用8寸彩色液晶显示器,可自主设计简易LCD荧屏,利用LCD显示编辑系统,简单易学,并可选择PC荧屏显示编辑软件,便于监视或检验程序;经计算RS232界面,可有PC传送并执行程序(边做边传),或者直接通过USB进行传输。
2、装夹采用液压双开虎钳,装夹方便、重复定位精度高,冷却、吹气与虎钳一体,与工件同时位移。
3、全追踪模式攻牙,螺牙更完美,牙深控制准确,速度快。
4、机床采用全封闭式防护外罩,配有自动左拉门,操作方便,防水效果安全性好,配有螺杆式排屑器,屑与冷却水自动分离,拍屑及时、方便。
5、配有固定式五把刀刀库,可同时装夹五把道具。
6、各滑动面使用自动润滑泵装置,确保机床的使用寿命。
【110LY-7-ST 七轴立式圆盘钻孔攻牙专用机技术参数】
******铰孔直径:
|
Φ60mm
|
产 能:
|
10±2秒
|
攻牙主轴电机功率:
|
2.2KW/6P
|
机台重量:
|
10500KG
|
主轴孔锥度:
|
BT40(7:24-40#)
|
钻孔、攻牙主轴进给行程:
|
140mm/120mm
|
******攻牙直径:
|
M50
|
1~5轴主轴筒外径:
|
110mm
|
6/7轴可调角度范围:
|
±30°
|
外形尺寸:
|
3500×3000×2500mm
|
液压系统压力:
|
1.5~3.5MPa
|
钻孔主轴电机:
|
3KW/4P
|
管件:
|
G1¾
|
6/7轴主轴筒外径:
|
100mm
|
主轴电机可根据实际情况做适当调整。
|
产能具体时间根据产品工艺而定
|
【110LY-7-ST 七轴立式圆盘钻孔攻牙专用机主要配件介绍】
![]() |
![]() |
![]() |
||
斜孔与平衡孔同时加工,一次装夹完成所有加工
|
IVDLT-Z/Z可调动力头 |
IIIDLT-Z/Z可调动力头
|
||
![]() |
![]() |
![]() |
||
液压齿式分割台,分割等分为八等分
|
独立式液压站,配冷却系统 |
电磁阀元件
|
||
![]() |
||||
间歇式自动润滑泵 | ||||
